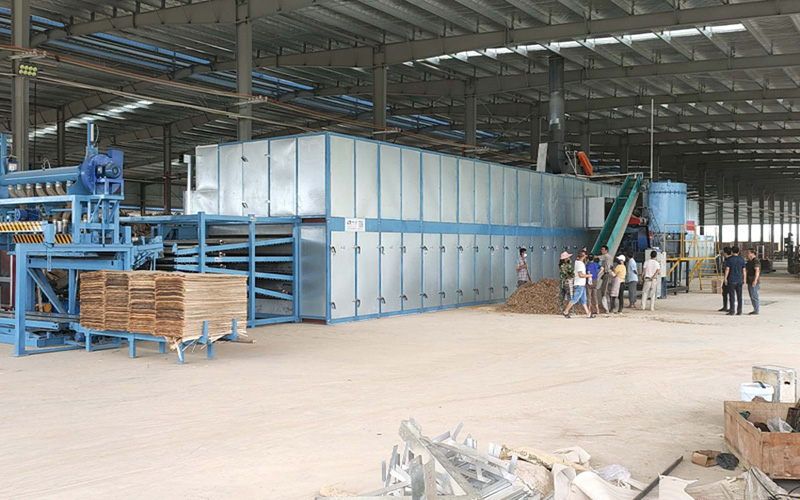

Сушилка для шпона 4-х этажная 38 метра GTH30-38-4

Назначение

Роликовая сушилка для шпона предназначена для высушивания шпона с толщиной от 0.8 до 8 мм.

Область применения

Это оборудование применяется на предприятиях по обработке древесины, на фанерных заводах всех мощностей, которые производят шпон и фанеру.

Шпон проходит через машины в продольном направлении, при этом его сжимают верхними и нижними приводными роликами. Сверху и снизу на шпон направляются потоки горячего воздуха из коробов с сопловым дутьем. Встроенный котел в сушильной машине сжигает древесные опилки (биомассу), а полученное тепло передается в сушилку через теплообменник.

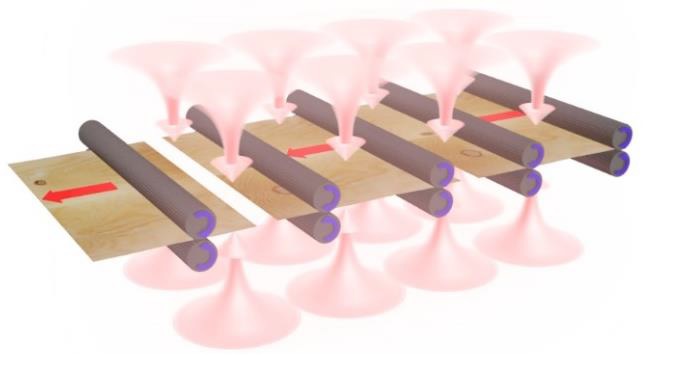

Схема обработки

Конструктивные особенности

Теплообменник

Через теплообменник в сушилку поступают дымовые газы, что исключает появление копоти и дыма на шпоне и внутри сушилки, обеспечивая тем самым чистоту шпона.

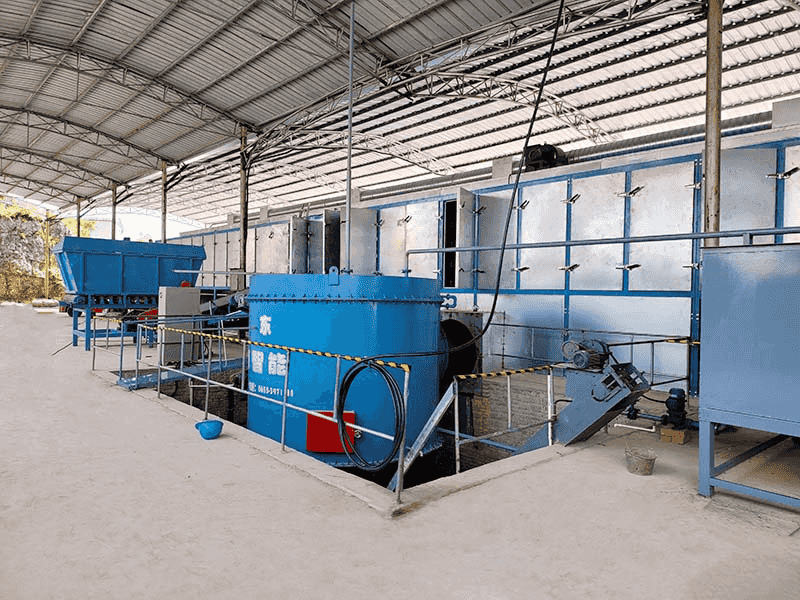

Котла(биомассовая)

Для выбранной комплектации сушилки подбирается котел с соответствующими параметрами, который гарантирует необходимую производительность сушилки.Можно использовать теплоту, выделяемую при сжигании различных древесных отходов, с коэффициентом преобразования тепловой энергии более 90%.

Технические характеристики

Сушилка роликовая для шпона 4-х этажная

Дополнительные(выборочные)

1)Система автоматической подачи топлива для горелки

2)Полуавтоматическая система сбора шпона

3)Автоматическая система подачи и разделения шпона

4)Полуавтоматическая система подачи и разделения шпона

5)Компоненты Schneider Electric; ПЛК(PLC) Mitsubishi

6)Поддерживает различные теплоносители, такие как пар,термомасло,топочные газы

Основные комплектующие для сушилки шпона.

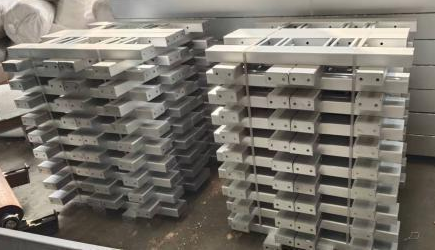

1.Материал основной рамы

H-образные стальные балки, прямоугольные трубы по государственному стандарту (50*100), квадратные трубы (50*50), швеллер, стальные листы. Связь между рамами осуществляется с использованием винтового соединения.

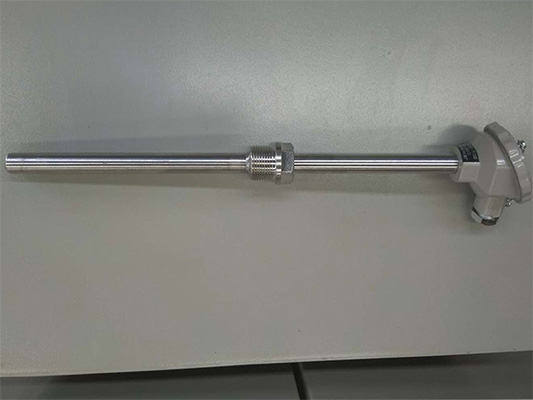

2.Датчики контроля температуры сушки

В отсеках нагрева размещена группа датчиков, предназначенных для мониторинга температуры процесса сушки с целью обеспечения однородной влажности в установленных параметрах.

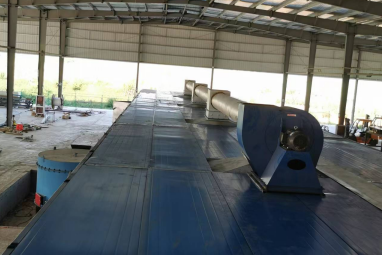

3.Система отвода влаги

Специально разработано для использования в холодных регионах.

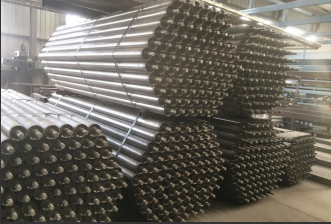

4.Ролик

Ролики диаметром 102 мм и толщиной стенок 2,5 мм оборудованы подшипниками с тефлоновым покрытием, предоставленными качественным производителем с более чем десятилетним опытом поставок. Эти подшипники обладают высокой стойкостью к износу и температурным воздействиям. Расстояние между роликами составляет 330 мм.

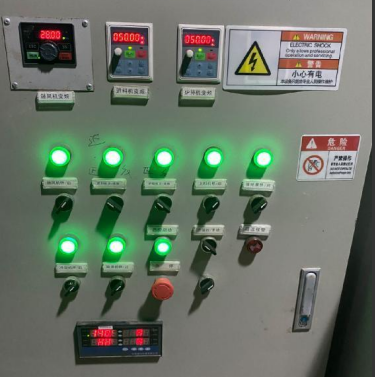

5.Панель управления

На панели управления отображаются все параметры функционирования сушильной камеры. Эта панель обладает интуитивно понятным интерфейсом, который позволяет оперативно мониторить и, при необходимости, вносить коррективы в процессы работы.

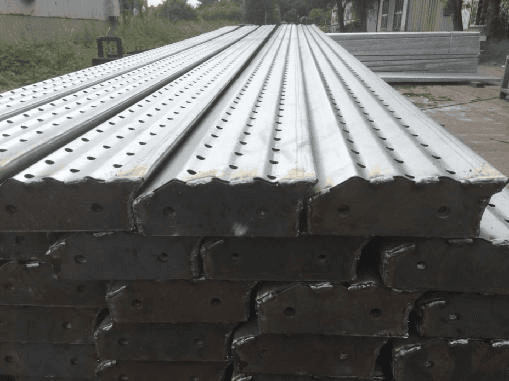

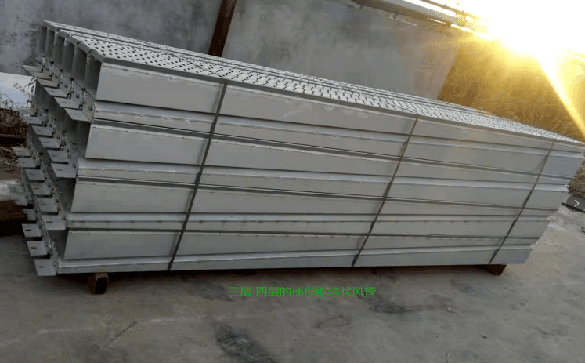

6.Воздухопровод

Размер:147.5-39*176mm,толщина:1мм，лестничная конструкция.

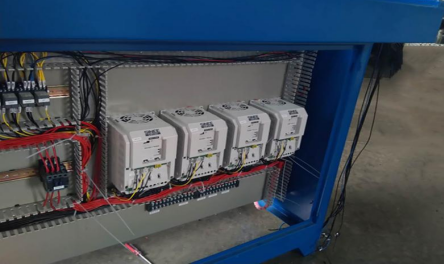

7.Качественная электрика

Высушенные шпона

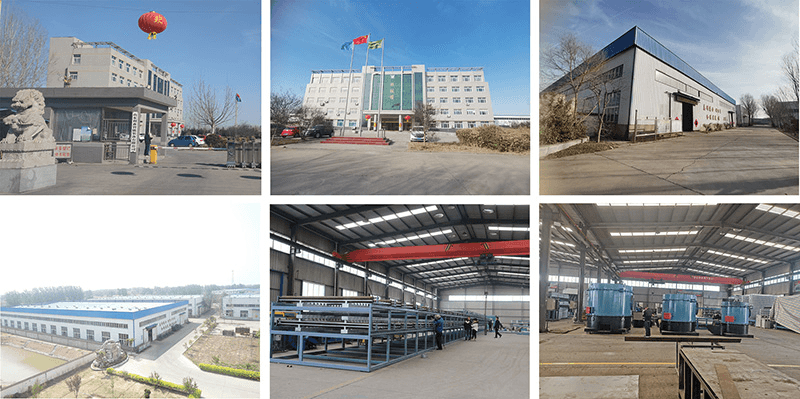

Кто мы?

"Shandong Shine Machinery" расположена в провинции Шаньдун, Китай. Она специализируется в производстве сушилке шпона более 20 лет и является вице-президентом Ассоциации деревообработки Шаньдун. Наши клиенты охватывают более 40 стран и регионов по всему миру, и наши технологии получили признание от клиентов как внутри страны, так и за её пределами. Мы регулярно участвуем в профессиональных выставках как в Китае, так и за границей, и у нас есть представители в нескольких странах. Мы приглашаем клиентов со всего мира посетить нас.

Наши проекты

Коммерческие условия

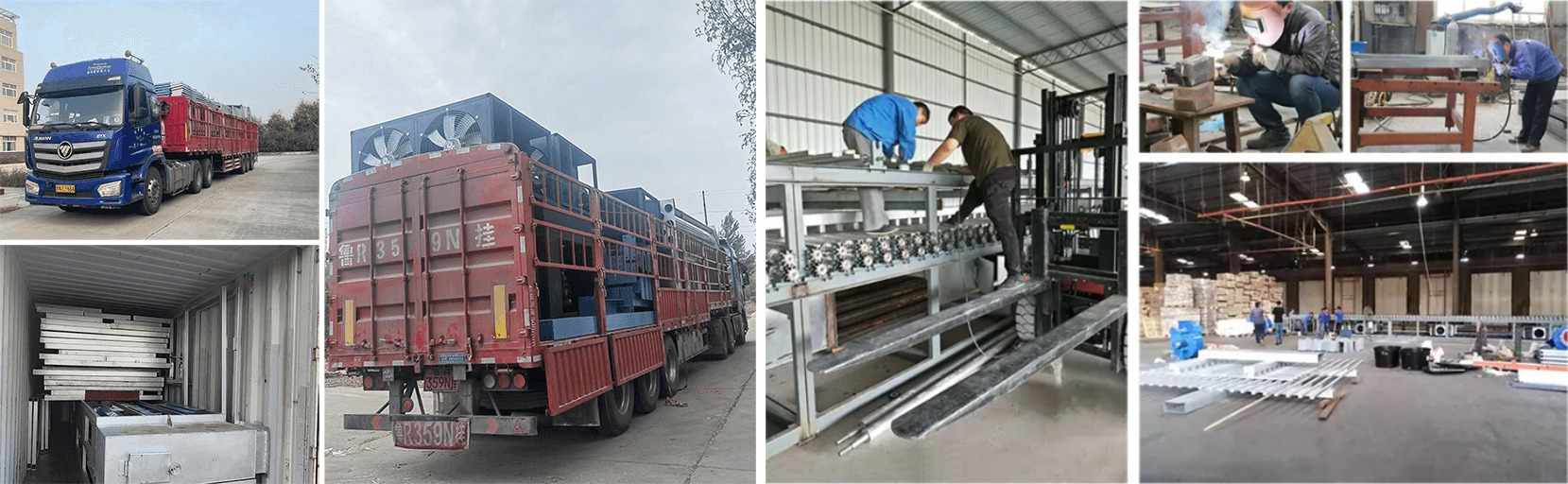

1. Упаковка и перевозка: Товары будут отправлены экспортными упаковками. При морской или железнодорожной перевозке, а также других видах транспорта до места назначения упаковка должна быть способна защитить груз от любых повреждений и коррозии.

2. Гарантия качества: На все машины, за исключением нормально изнашиваемых запасных частей, распространяется гарантия один год. По истечении гарантийного срока продавец предложит быстроизнашивающиеся запчасти по выгодной цене.

3. Условия оплаты: T/T с 30% в качестве депозита и полной оплаты баланса до доставки.

4. Время доставки: после получения депозита мы начнем производство, и товар будет готов в течение примерно 30 рабочих дней. После того, как клиент проверит товар и оплатит остаток в размере 70% от общей стоимости контракта, мы доставим товар в согласованное обеими сторонами время.

5. Установка и ввод в эксплуатацию

Мы вышлем видео и чертежи для руководства по установке. Продавец также может отправить инженера в страну назначения для руководства установкой и отладкой, в то же время наши инженеры отвечает за обучение операторов покупателя; покупатель должен нести ответственность за авиабилеты наших инженеров туда и обратно, стоимость визы, питание и проживание, а также личную безопасность. И покупатель должен поставить одного китайского переводчика для наших инженеров. И покупатель должен платить зарплату нашему инженеру в размере 100 долларов США в день.

6. Наши продукты постоянно обновляются, если есть какие-либо несоответствия данных, пожалуйста, обратитесь к фактическому продукту.
